排気装置付実験設備
排気装置付実験設備とは
こちらは局所排気装置を取り付けた排気式の実験設備です。
現在の職場における作業環境・労働衛生の面から作業者を不快な臭いや、ガスから守るには有効的です。

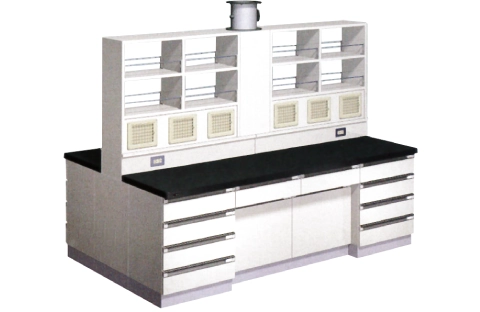

(局所排気装置付)中央実験台
実験台上に排気装置を取り付けた排気式作業台で、従来の局所排気装置であるフードの効率を数倍にも改良したものです。
耐薬品性素材を使用してあるため腐蝕の心配はありません。
排気ダクト、排気ファン等については本体と別に室内外の適当個所に設置することになります。
排気ファンの選定、排気風量の設定等に関しましては、当社へお問い合わせ下さい。
特徴
実験室内部の換気にも役立てることができます。
吸引系統が分離構造のため、実験台上の排気がバランス良く行われます。
上部の棚は試薬棚になっています。
仕様表(CV型)
| 天板 | 本体 | ユニットキャビネット | 排気量(m3/min) | 機内静圧(Pa) |
|---|---|---|---|---|
| ケムサーフ | パーティクルボード両面化粧板 | パーティクルボード両面化粧板 | 20 | 200 |
| 型式CV | 寸法 | 付属品 |
|---|---|---|
| CV-1815 | 1800×1500×800(1770) |  ×4 |
| CV-2415 | 2400×1500×800(1770) | |
| CV-3015 | 3000×1500×800(1770) | |
| CV-3615 | 3600×1500×800(1770) |
| 型式CV2 | 寸法 | 付属品 |
|---|---|---|
| CV2-2415 | 2400×1500×800(1770) | ×4 ×1 |
| CV2-3015 | 3000×1500×800(1770) | |
| CV2-3615 | 3600×1500×800(1770) | |
| CV2-4215 | 4200×1500×800(1770) |
凡例：アース付ダブルコンセント(100V15A2口)
3方口化学水栓
※ガスコックは標準装備されていません。
上記以外の寸法も製作可能です。ご相談ください。
仕様表(GCF型)
GCF-A型は引出しフレーム付き、GCF-B型は引出しフレーム無しになります。
| 天板 | 本体 | ユニットキャビネット | 排気量(m3/min) | 機内静圧(Pa) |
|---|---|---|---|---|
| ケムサーフ | スチール角パイプおよび パーティクルボード両面化粧板 |
パーティクルボード両面化粧板 | 20 | 200 |
| 型式GCF | 寸法 | 付属品 |
|---|---|---|
| GCF-1815 | 1800×1500×800(1760) | ×4 |
| GCF-2415 | 2400×1500×800(1760) | |
| GCF-3015 | 3000×1500×800(1760) | |
| GCF-3615 | 3600×1500×800(1760) |
| 型式GCF2 | 寸法 | 付属品 |
|---|---|---|
| GCF2-2415 | 2400×1500×800(1760) | ×4×1 |
| GCF2-3015 | 3000×1500×800(1760) | |
| GCF2-3615 | 3600×1500×800(1760) | |
| GCF2-4215 | 4200×1500×800(1760) |
凡例：アース付ダブルコンセント(100V15A2口)
3方口化学水栓
※ガスコックは標準装備されていません。
上記以外の寸法も製作可能です。ご相談ください。
主な用途例
■一般実験 有機・無機実験全般に使用可能です。
■吸引系統が分離構造のため、実験台上の排気がバランス良く行われます。
■上部の棚は試薬棚になっています。

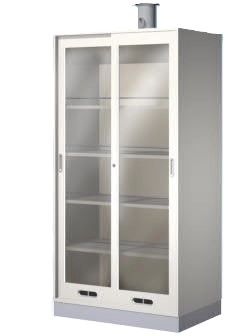

排気式薬品保管戸棚台
薬品の悪臭を排気する戸棚です。
特徴
内部バッフル板(背面板)はパンチング多孔板ですので、全面ムラなく排気効果を高めます。
薬品の悪臭等を排気し、クリーンな状態で保管・収納できます。
ダクトはボリューム・ダンパー付で風量を調節できます。
仕様表
| 型式 | CAE-90 | CAE-120 | CAE-150 |
|---|---|---|---|
| 間口寸法(mm) | 900 | 1200 | 1500 |
| 排気風量(m3/min) | 4 | ||
| 機内静圧(Pa) | 20 | ||
| 重量(kg) | 90 | 120 | 150 |
| 本体材質 | ステンレス製 木製(ポリエステル化粧合板) 硬質塩化ビニール製より選択 | ||
主な用途例
■悪臭がある薬品やサンプルの保管

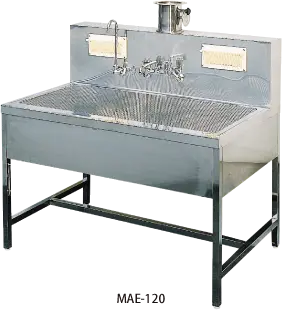

排気式流し台
実験により発生する空気より比重の重い有機溶剤等の悪臭・熱気・有毒ガスなどをスムーズに排気できるように設計された排気式流し台です。
特徴
流し台の水道水を使用しながら排気が出来る、『排水・排気』分離構造です。
仕様表
| 型式 | MAE-120 | MAE-150 | MAE-180 |
|---|---|---|---|
| 間口寸法(mm) | 1200 | 1500 | 1800 |
| 排気風量(m3/min) | 10 | 13 | 16 |
| 機内静圧(Pa) | 100 | ||
| 重量(kg) | 50 | 65 | 80 |
| 本体材質 | ステンレス(SUS304) | ||
主な用途例
■一般実験 無機実験全般・臭気処理に使用可能です。
